1.DLP投影技术

    投影机的诞生从最早的三管投影机开始，经过了液晶投影技术和DLP投影技术。

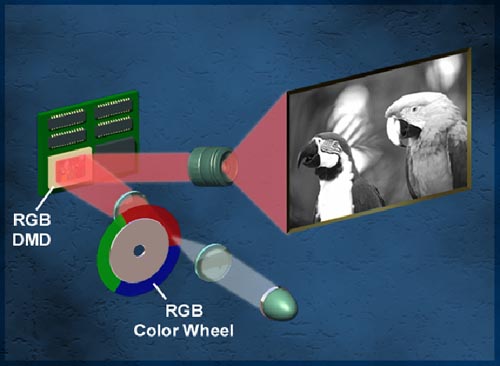

    DLP投影技术采用DMD芯片成像的，DMD芯片包含成千上万的微镜，每个镜子代表一个像素，开或关的状态就代表图像中像素点的亮和暗。光束通过一个高速旋转的色轮，投射在DMD上，再通过光学透镜投射在大屏幕上，如图4-12所示：

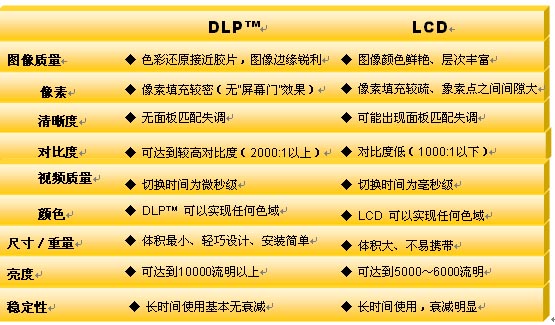

    和其它投影技术相比较，DLP投影技术具有对比度高，黑白图像清晰锐利，暗部层次丰富，细节表现丰富，光反射系数高、像素无缝隙，长时间使用无衰减，重量轻等特点，下面我们就LCD技术和DLP技术做一个简单比较：





2.投影机架设

    根据投影机镜头的性能不同，投影距离和幕宽比也不同，投影机距离银幕越远，放映画面越大，相对画面亮度越低。

    根据银幕的大小和投影机镜头的性能计算大致的投影距离，一般投影机可以做到投影距离8~10米，投影画面宽4.5～6米，投影机架设高度应高于1米。

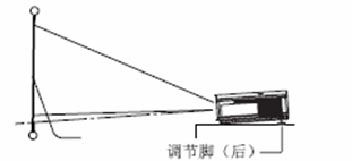

    投影机底部配有可用于调节投射角度的调节脚，将投影机调节至合适的倾斜角度，使投影机镜头和银幕保持垂直。

    投影机是散热设备，使用投影机要注意通风不要将投影机放置在纸张、垫子、地毯、不稳定的车、架子或桌子上，远离潮湿、多尘、多烟的场所，避免阳光直射或有热辐射的地方。

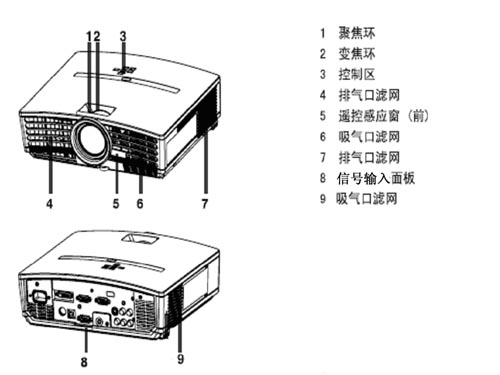

3.投影机外观

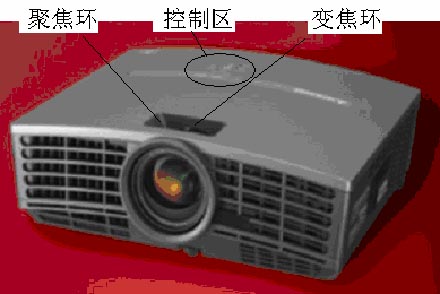

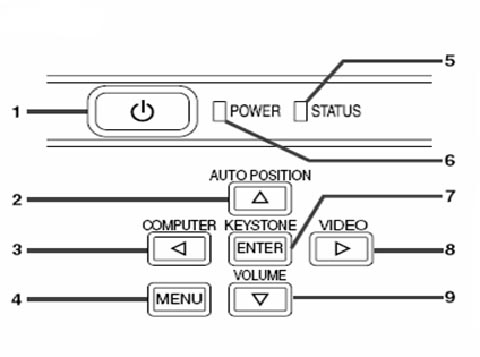

4.投影机正面结构





    投影机的主要操作按键位于投影机机器面板的正面，功能标识清晰

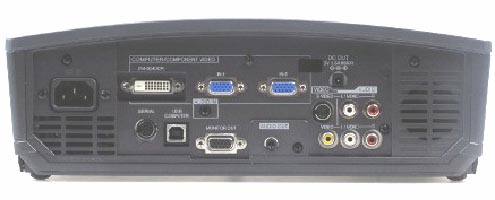

5.投影机背面结构

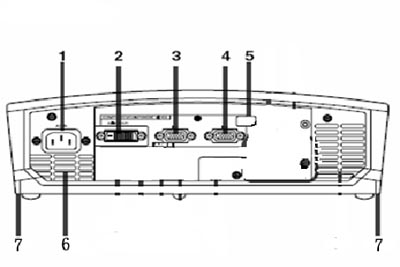

    投影机的接口位于背面，选择视频分量输入接口作为视频信号输入接口。





1.电源插座；

2.计算机/视频分量 DVI-D(HDCP)输入接口；

3.计算机/视频分量 DB15输入接口1；

4.计算机/视频分量 DB15输入接口2；

5.遥控感应窗；

6.排气口滤网；

7.调节脚调整按键（左/右）

6.投影机输入信号连接

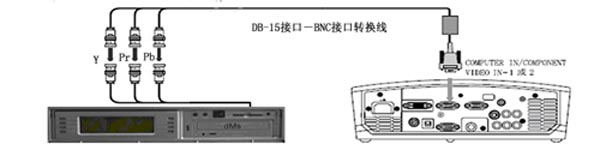

    将数字终端播放服务器的视频输出信号YPrPb通过接口转换线于投影机的视频输入接口相连接。

    Y：绿色

    Pr：红色

    Pb：蓝色

7.投影机开启和关闭

    确保投影机和其它终端放映设备连接好后，连接投影机电源线，确保电源线稳定可靠连接。

    先接入电源线，将投影仪电源ON打开，等到灯泡闪烁的绿色信号灯停止闪烁时，开机完成。投影机开启有一定预热时间，约为30秒。投影机开启后，不要用眼睛看镜头。

    由于投影机工作时会大量散热，因此关闭电源时，先关闭面板开关，等待投影机风扇停止转动，散热完成后再拔掉电源连接线。

    正确关机顺序：先按下OFF按钮，当屏幕出现是否真的要关机的提示时，再按一下OFF按钮，随后投影仪控制面板上的绿色信号灯开始闪烁，等到投影仪内部散热风扇完全停止转动、绿色信号灯停止闪烁时，再将投影仪关闭，切断电源。

    此外，在每次开、关机操作之间，最好保证有五分钟左右的间隔时间，目的是为了让投影仪充分散热。开、关机操作太频繁，容易造成投影仪灯泡炸裂或投影仪内部电器元件被
