1.音频功率放大器

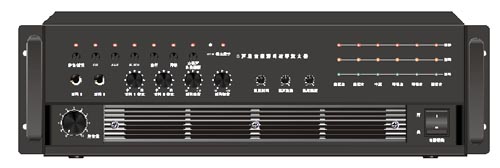

音频功率放大器是数字系统终端放映的还音设备，该设备具备以下功能：

    模拟音频5.1声道音频输入。

？  立体声双声道音频输入。

？  数字音频同轴输入。

？  具备Dolby Digital数字音频解码器。

？  6通道模块化高保真功率放大器。

？  每通道RMS功率200W/8Ω。

？  具备话筒输入功能。

？  简明快捷的操作方式，完善可靠的安全保护措施。

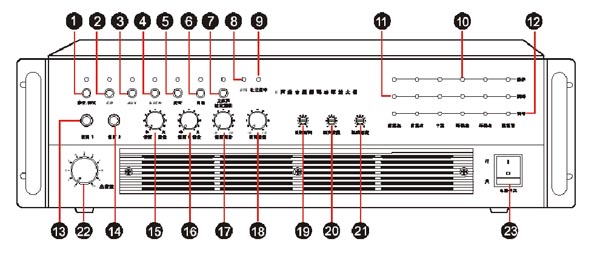

2.功放前面板





    1（【静音/测试】键）：多功能复用键，用于整机静音和噪声序列测试。按一下该键处于静音状态，同时其上方的红色指示灯会闪烁提示；再按一下该键，整机退出静音状态，指示灯熄灭。整机静音不包括话筒。

    2～6：输入信号选择按键，选择不同的输入音频信号。

    7（【立体声/杜比逻辑】键）：该按键适用于数字音频输入，用于选择立体声和杜比逻辑状态两种听音模式，其上方的指示灯显示红色表示是立体声，显示绿色表示是杜比逻辑解码状态。

    8～9：数字音频解码显示，显示数字音频解码格式。

    10（【保护】指示灯）：各声道保护指示灯。在开机后3～5秒内所有声道保护指示灯会点亮，说明开机后需要延迟一段时间以保护音箱。在使用过程中，如果某声道出现过载、短路、超温、输出直流等异常情况时，相应声道会自动进入保护状态，同时相应的保护指示灯会点亮，只有在故障排除后方可恢复。

    11（【削峰】指示灯）：各声道削峰指示灯。当输入信号过大而进入削峰状态时，相应声道削峰指示灯会点亮，此时需要调整增益或音量减小以退出削峰状态。

    13～14（【话筒】输入）：话筒输入接口。

    15～20（【话筒】旋钮）：调整相应话筒的音量、延迟时间、回声、混响等。

    21（【主音量】旋钮）：用于调节整机的总音量。

    22【电源开关】：用于控制整机总电源的通断。从上面按入，电源被接通；从下面按入，电源被切断。

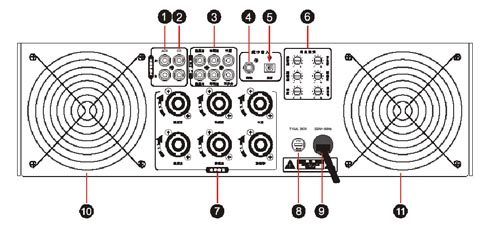

3.功放后面板





    1～2（【立体声模拟】输入接口）：立体声模拟音频输入接口。

    3（【5.1声道】输入接口）：5.1模拟音频信号输入接口。

    4～5（【数字音频】输入接口）：数字音频输入接口。

    6（【增益微调】旋钮）：6个声道的增益控制旋钮。

    8【电源保险盒】：整机交流电源输入的总保险。

    9【电源线】：整机交流电源通过该电源线被送入。

    10～11【散热风扇】：后置式散热风扇。



4.音响设备连接

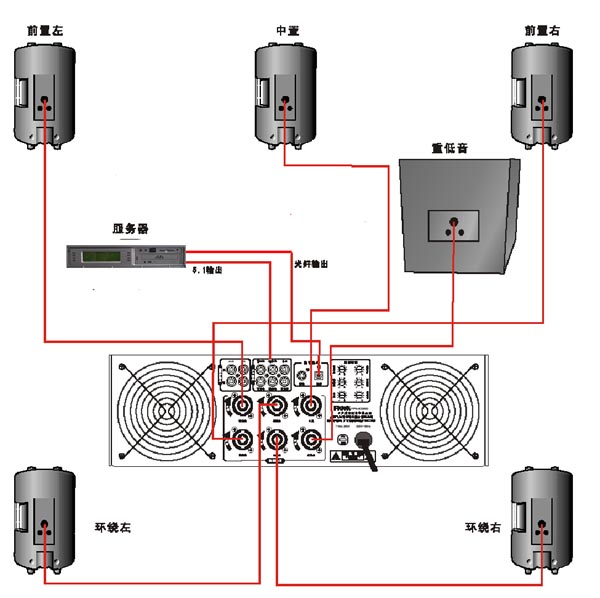

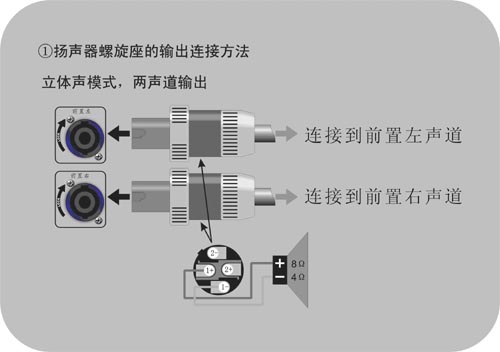

    音响设备的连接如图4-23所示，连接音频功放与音箱时，连接线两端的插头一定要插到底，并向右拧，直到进入卡位，听到“咔”的一声并有明显手感时为止，以确保连接真正到位。拔出时做相反操作即可。





    确认连接正确无误后，注意开机顺序：先开终端播放服务器电源，再开音频功率放大器电源，关机时则按开机顺序相反操作。

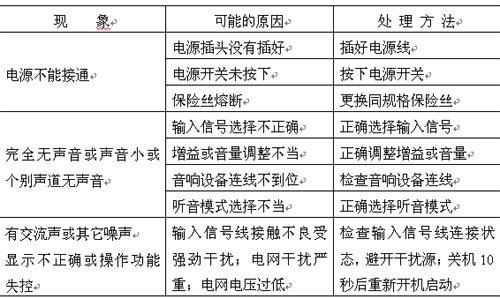

5.简单故障处理
