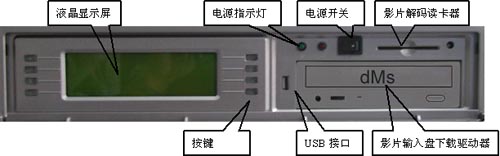

1.数字终端播放服务器前面板
液晶显示屏 ：显示功能菜单
操作按键：对应液晶显示的功能菜单进行相应操作
前面板盖：保护机内设备
电源指示灯
影片输入盘下载驱动器 ：用于影片输入盘下载。
电源开关：开启播放服务器
USB接口：用于影片传输硬盘下载的接口。
影片解码卡读卡器 ：读取影片解码卡的设备。

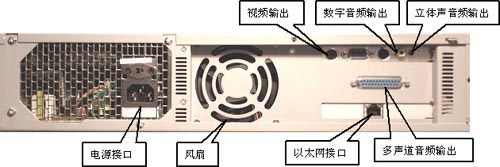

2.dMs-1000终端播放服务器后面板
视频输出接口
数字音频输出接口
模拟音频立体声输出接口
模拟音频多声道输出接口
以太网接口：用于影片直连下载
电源接口
3.影片放映操作
开机准备
按《数字终端放映点设备》中的数字终端放映设备连接图连接，连接投影机、播放服务器、音频功率放大器、音箱。仔细检查，确认音、视频输出接口连接无误。确保正确可靠连接后，插上电源线。
开机的基本操作
打开前面板盖，按下电源开关，启动设备。
合上前面板盖，可以看到液晶显示在最下方的滚动条表示设备正在启动，需要等待。该滚动条会循环滚动，直到设备启动完成，设备启动过程大概需要1～3分钟。进入待机页面。

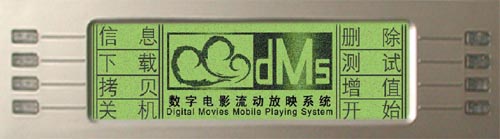

设备启动完成之后进入待机页面：
开机操作完成，液晶控制板显示说明如下：
左排按键对应：
？ 信息：查询影片解码卡信息（可放映影片及相应放映场次）
？ 下载：影片下载至播放服务器
？ 拷贝：影片输入盘的影片拷贝至播放服务器
？ 关机：关闭播放服务器
右排按键对应：
？ 删除：删除播放服务器已存储的数字影片
？ 测试：放映投影机和音响测试片
？ 增值：背景音乐、声道模式设置
？ 开始：浏览和放映播放服务器当前存储的数字影片
声道设置
功能：选择影片放映声道模式

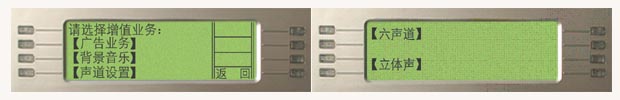

按“增值”后，选择“声道设置”进入选择界面。
按“六声道”音频以6个声道输出，按“立体声”音频以2个声道输出。
设备测试

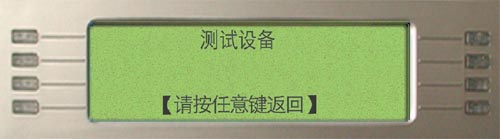

在待机页面，按菜单右侧“测试”按键，进入设备测试页面，设备测试操作用于播放音响设备和投影机的测试片
音响测试：
测试声音输出的相位和响度
相位测试:画面依次显示：左声道、中置、右声道、左环绕、右环绕、重低音。根据画面显示内容，相应声道音箱有声音。
响度测试:调节功放各声道旋钮，使声音输出响度平衡，然后，调节总音量旋钮，控制总体音量。
投影机测试：
测试投影机画面的大小、焦点和色彩
画面测试：测试画面的上下左右边缘有箭头指示，调整投影机焦距和梯形校正，使箭头顶点落在屏幕边缘。
焦点测试：汇聚测试画面，调整投影机焦点，使圆形和正方形切点清晰重合。
色彩测试：测试投影机色彩，投影机出厂时已做过调整，一般情况下不需调整色彩。
当所有设备均正常通过测试，按任意键即可返回待机页面。
查询影片播放的场次
该操作用于查询影片解码卡信息，查询内容如下：
可放映影片信息
可放映影片的相应放映场次信息

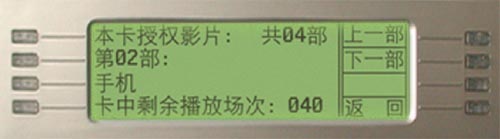

在待机页面下，将影片解码卡插入前面板“影片解码卡读卡器”插槽，按左侧“信息”按键，进入影片解码卡信息查询页面,显示如下信息：
该影片解码卡存储的影片信息总数
当前影片编号
影片片名
当前影片剩余放映场次
按右侧“上一部”/“下一部”按键，查看其它影片解码信息，按右侧“返回”按键，返回待机页面
选择影片

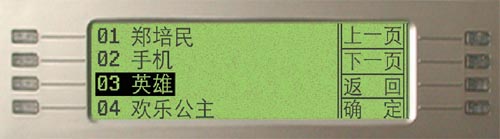

在待机页面，按菜单右侧“开始”按键，进入影片浏览页面，该页面提供：影片浏览和选择放映影片功能。进入影片浏览页面后左侧显示内容为播放服务器当前存储的数字影片片名，液晶显示屏可以同时显示四个影片供选择。右侧显示的为可进行的操作选项。
左侧的四个按键分别对应液晶显示屏上的四个影片片名，片名左侧为影片编号（例如：01、02、03、04）。默认情况下每一屏的第一个影片被选中，显示为反显状态。用户可以按相应片名对应的左侧按键，选定影片。
例如：按左侧第二个按钮一次后，第二行所显示的02影片片名将反显表示当前选定的是影片02。同时01影片和其他影片显示为正常状态。
右侧按键
“上一页”按键/“下一页”按键：按右侧的“上一页”和“下一页”按键进行翻页操作，用于浏览播放服务器中当前存储的所有数字影片。
“返回”按键：用户需退出影片浏览页面时，按右侧“返回”按键，可返回待机页面。
“确定”按键：当选定了需要播放的影片后，按右侧“确定”按键，可进入播放控制页面。
所有未标注功能的对应按键均为无效操作按钮，按下后不会有任何操作
放映影片
用户选定影片后，进入播放控制页面,准备影片播放
将影片解码卡插入影片解码卡读卡器插槽中。
按右侧“播放”按键，开始播放影片，如果在播放前想更换影片，可按“返回”按键，回到影片浏览页面重新选择影片。

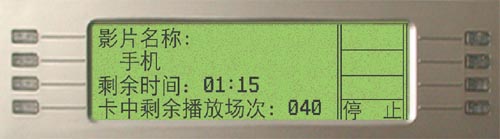

影片播放开始，液晶显示屏显示信息包括：
当前选定放映的影片片名
影片播放进度（剩余时间）
影片解码卡场次信息（剩余播放场次）
影片停止
有些特殊情况需要停止播放影片的时候,需按下右侧“停止”按键,液晶板会提示是否停止的选择. 按下右侧“否”按键，影片继续播放，该操作不影响正在播放的影片，按下左侧“是”按键，影片停止播放，返回影片浏览页面。
当停止影片播放是，影片解码卡会减掉当前影片的一个场次。
断电记忆影片播放
影片放映过程中，意外出现断电情况，进行如下步骤处理，可继续播放影片：
重新开启设备
检查设备工作状况
确定设备正常工作后，重新选择断电时正在放映的影片。
影片从断电停止处提前20秒，重新开始播放。
断电记忆影片播放,影片解码卡不会减掉当前影片的场次，但是必须是断电后第一次开机即播放断电停止的影片。
关机

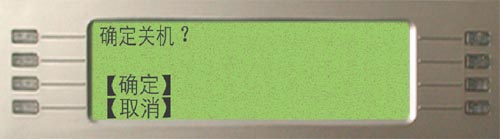

在待机页面下按左侧“关机”键，进入关机页面。
播放服务器关闭，将显示“正在关机，请稍后…”字样，待液晶显示屏无显示后，关闭后面板电源，切断电源。
按左侧“取消”按键，取消关机操作，返回待机页面。
4.影片管理操作
影片下载
选择直连下载：连接直连线至中心站影片接收服务器
选择硬盘下载：将传输硬盘和播放服务器的USB接口相连接
将影片解码卡插入读卡器，在待机页面下，按左侧“下载”按键，进入影片下载页面
根据提示，选择下载方式，按下相应按键，进入下载页面，用户需稍做等待。当下载结束后，用户按任意键返回待机页面，可继续执行其它功能操作。
影片拷贝
数字影片通过影片输入盘发行时，采用“拷贝”方式下载到播放服务器。在待机页面下，按左侧“拷贝”按键，进入输入盘拷贝页面。
根据提示，打开前面板盖，将盘号为01的影片输入盘放入输入盘驱动器。将影片解码卡插入读卡器，按“确定”按键开始读取输入盘信息，如显示“拷贝电影出错，按任意键返回”表示输入盘信息读取错误或输入盘顺序有误。检查错误后按任意键返回，重复上面的操作。
按右侧“确定”按键后，正式开始拷贝。进入下面的页面
在这个页面下，各按键都没有响应。页面中的拷贝进度会实时的显示操作进度。
拷贝过程中可以进行取消操作。按右侧“取消”按键，进入取消拷贝页面，按左侧“确认”按键取消拷贝操作，按右侧“取消”按键，继续拷贝操作。
影片拷贝过程中&播放服务器会自动识别当前的输入盘盘号和总盘数，用户按提示执行操作。当拷贝完最后一张输入盘后，用户按任意键返回待机页面后可继续执行其它操作功能。
影片删除
暂时不放映的影片，通过“删除”操作，可以从播放服务器中删除，在待机页面下按右侧“删除”按键。进入删除页面，按左侧按键,选定需删除的影片，按右侧“删除”键，再按左侧“确定”按键，删除影片，按左侧“取消”按键返回待机页面。
背景音乐
无视频输出情况下数字终端播放服务器自动播放音乐。在待机页面下，按右侧“增值”按键，按左侧 “背景音乐”进入选择界面。提示：“是否播放背景音乐”，按“是”播放，按“否”不播放。操作完毕后按待机画面中的“测试”键后才能生效。
